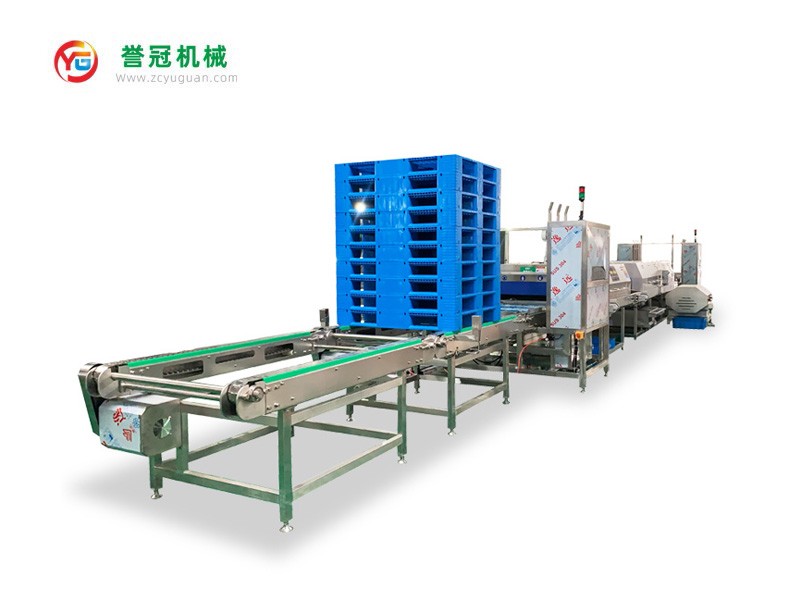

一、設備概述

本機設計為一人操作 / 連續作業  通過式隧道清洗機，處置系統為模塊化組網而成；可擴展性強，用戶可隨著工藝要求的變化增加或減少工位設置。

本清洗機可以將塑料托盤上附著的灰塵，蛛網等清洗去除。（塑料老化、損壞、污染物附著堅固、長期未處理過的除外）并對托盤風干處理，處理后無大量滴水。

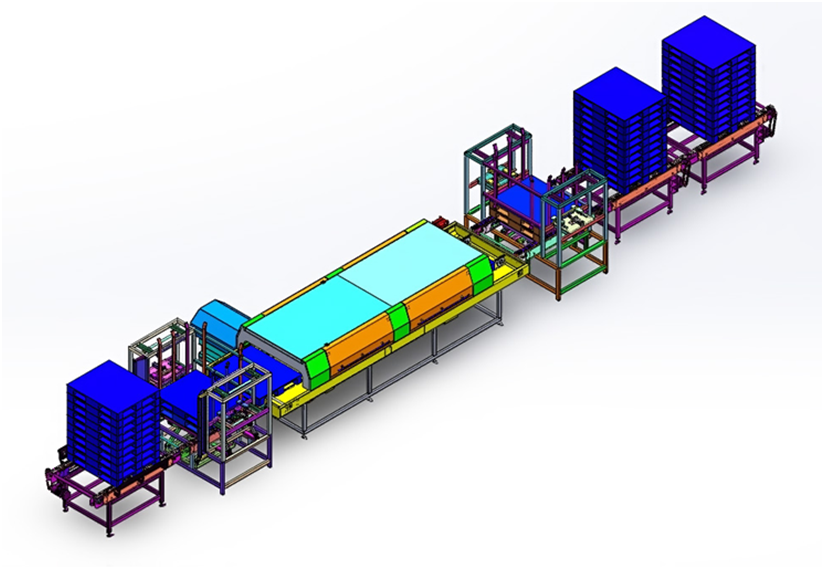

工作流程：

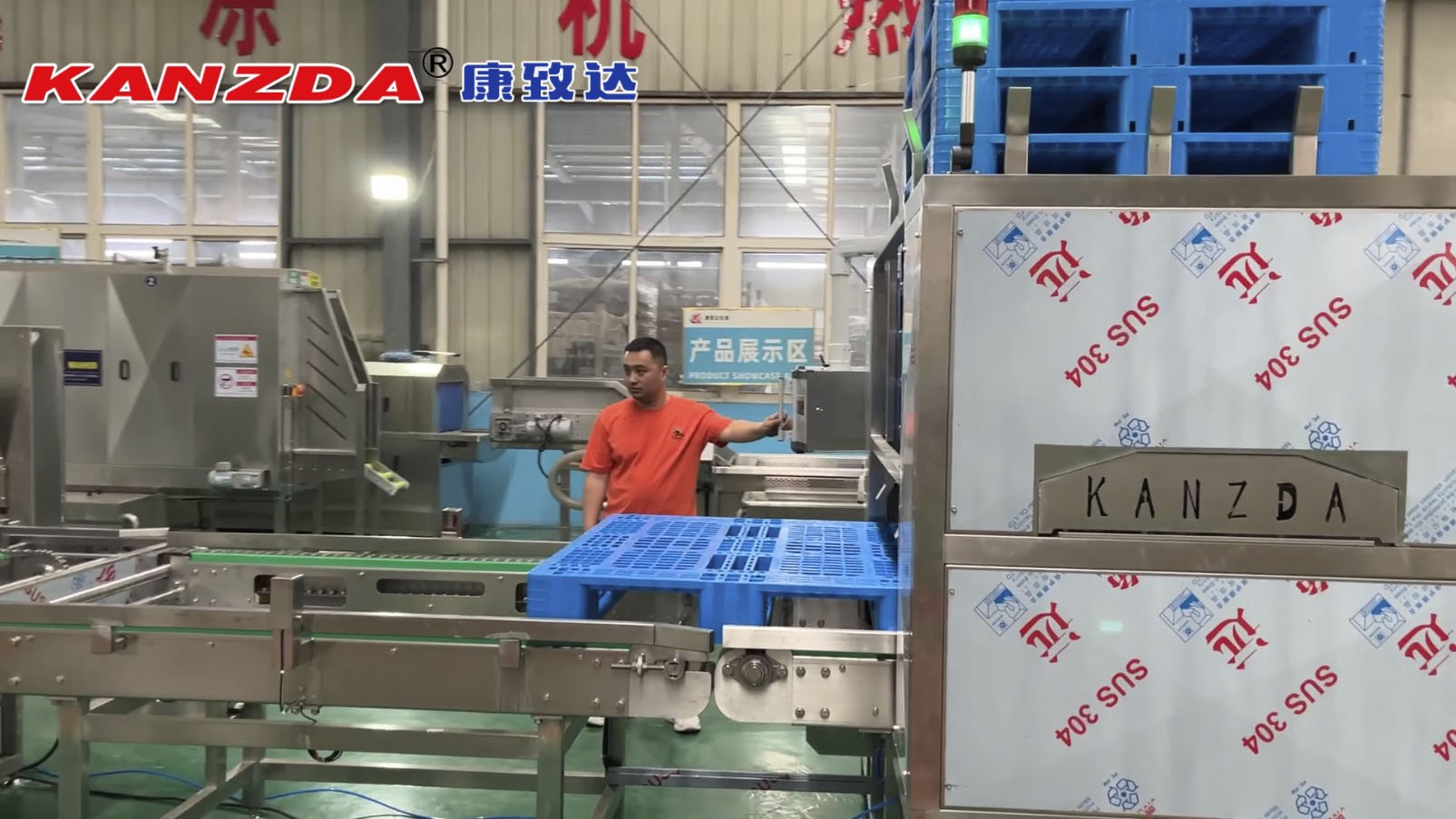

n  叉車將托盤放入清洗機的進料部位①

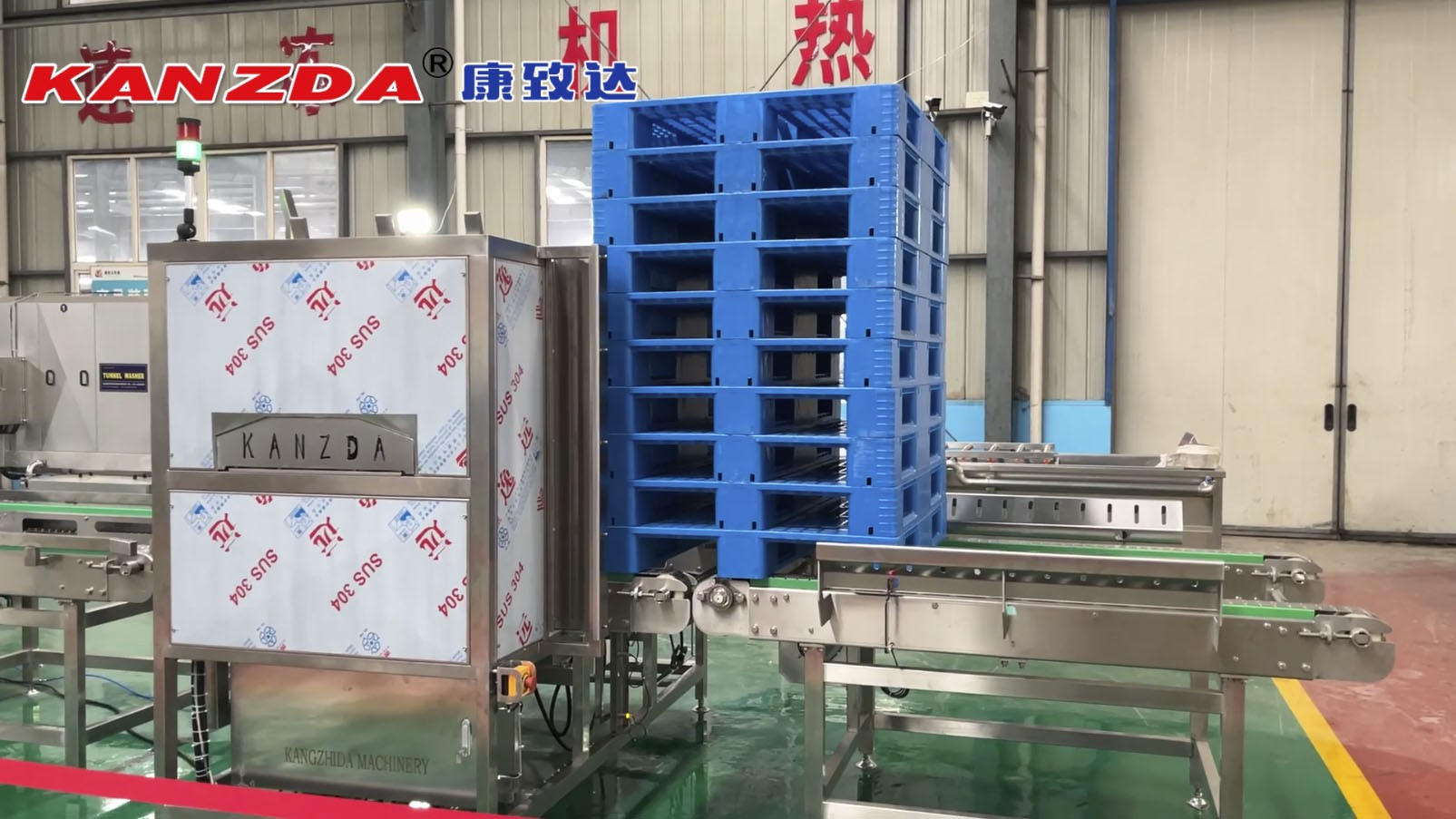

n  ②自動進行拆垛

n  ③加速進入清洗脫水工位

n  ④第一級清洗（熱水+堿洗劑）對塑料托盤進行預清洗脫脂處理

n  刷洗，在托盤上方安裝旋轉毛刷，刷洗上表面

n  第二級清洗（熱水） 起到主清洗作用，用5Bar水壓沖洗托盤

n  由高壓離心風機組成的風干區對托盤進行表面除水

n  ⑤輸送棧板到堆垛工位

n  ⑥堆垛工位自動將棧板集中碼放

n  到達暫存區⑦叉車再將其轉移到指定區域。

二、參數說明

三、機器性能

整機板材采用食品級304不銹鋼材質

采用304不銹鋼泵頭水泵，質量可靠，電機效率高 最大清洗壓力可達5 Bar

實心304傳動軸 壽命長 不變形 無偏差

清洗水源循環使用，利用率高 減少浪費

三級過濾 很大程度上提高水源的使用時間 濾網可拆卸清除過濾雜物

控制部件使用西門子、施耐德知名品牌部件，精準可靠

設備內部拉絲打磨衛生設計，無衛生死角

本機設置急停裝置，位于易操作的進出料端

在設備的兩側設置觀察口 觀察內部運行情況

設備內外打磨無尖銳的棱角 正常操作不會對操作人員造成傷害

輸送速度變頻可調，可根據不同污染程度托盤實行不同輸送速度

設置運行和故障報警裝置，位于易觀察的控制箱頂端 便于排查設備故障

自動液位保護，缺水自動切斷加熱和水泵電源

自動檢測物料，處置完的托盤未及時轉移自動停止工作

放料區可以提前放料，自動檢測進入下一工位，使叉車人員時間寬裕
